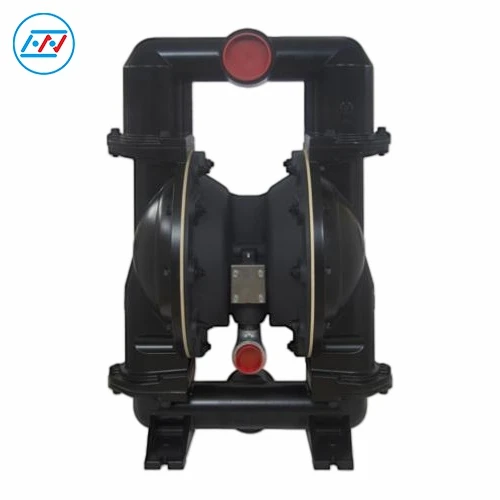

3 इंच रन ड्राई न्यूमेटिक डायाफ्राम पंप



HNDP803 इंच ड्राई रन वायवीय डायाफ्राम पंपएक उच्च-प्रवाह वाला औद्योगिक संदेशवाहक उपकरण है। यह 237 जीपीएम (897 एलपीएम) की अधिकतम प्रवाह दर के साथ शक्तिशाली पंपिंग प्रदर्शन प्रदान करता है। अल्ट्रा{5}बड़ा फ्लक्स आसानी से विभिन्न कामकाजी परिस्थितियों के लिए उच्च मात्रा में निरंतर परिवहन आवश्यकताओं को पूरा करता है और समान विनिर्देश के पारंपरिक पंपों की तुलना में उच्च परिचालन दक्षता प्राप्त करता है।



एक उत्कृष्ट वायुरोधी वायवीय प्रणाली से सुसज्जित, पंप माध्यमिक संदूषण के बिना पूरी तरह से संलग्न वितरण का एहसास करता है, प्रभावी ढंग से मध्यम शुद्धता और सुसंगत प्रक्रिया मानकों को सुनिश्चित करता है। के तौर परखतरनाक तरल स्थानांतरण के लिए डायाफ्राम पंप, यह विभिन्न गीली सामग्रियों और पोर्ट आकारों के लचीले विन्यास का समर्थन करता है। इसे खतरनाक तरल पदार्थ, संक्षारक मीडिया और चिपचिपी सामग्री की विशेषताओं के अनुसार अनुकूलित किया जा सकता है, जिससे यह बेहतर सुरक्षा प्रदर्शन के साथ रासायनिक और पेट्रोकेमिकल उद्योगों में ज्वलनशील, विस्फोटक, विषाक्त और हानिकारक खतरनाक तरल पदार्थों को पहुंचाने के लिए अत्यधिक उपयुक्त हो जाता है। परिपक्व शुष्क तकनीक को अपनाते हुए, यह पंप बर्नआउट के बिना लंबे समय तक लोड स्टैंडबाय और शुष्क संचालन का समर्थन करता है, जिससे जटिल कामकाजी परिस्थितियों में अत्यधिक सहनशीलता प्राप्त होती है।









अनुपात	1:1
अधिकतम प्रवाह दर	237 g.p.m. (897 l.p.m.)
प्रति चक्र विस्थापन	2.65 गैलन (10.03 लीटर)
एयर इनलेट (महिला धागा)	3/4 - 14 N.P.T.F.-2
तरल इनलेट/आउटलेट	3" - 8 N.P.T.F.-1 आरपी 3 (3 - 11 बीएसपी समानांतर)
अधिकतम परिचालन दबाव	120 पीएसआई (8.3 बार)
अधिकतम निलंबित ठोस मार्ग	3/8" (9.5 मिमी)
वज़न पाउंड (किग्रा)	एएल: 109.8 (49.8) सीआई: 213.1 (96.7)
अधिकतम शुष्क लिफ्ट	17.6 फीट (5.4 मीटर)
शोर स्तर	86.3 डीबी(ए) 70 पीएसआई पर, 60 चक्र प्रति मिनट





1. एक पेशेवर 3-2 इंच ड्राई रन वायवीय डायाफ्राम पंप के रूप में, यह परिपक्व और विश्वसनीय ड्राई-रन तकनीक को अपनाता है, जो तरल पदार्थ के बिना लंबे समय तक ड्राई रन ऑपरेशन, कोई लोड स्टैंडबाय, बार-बार स्टार्ट-अप और कम और कम लोड ऑपरेशन का समर्थन करता है। पर्याप्त पंपिंग शक्ति और स्थिर आउटपुट के साथ, यह आसानी से उच्च-लोड निरंतर संचालन को संभालता है।

2. खतरनाक तरल स्थानांतरण के लिए HNDP80 डायाफ्राम पंप एक शुद्ध वायवीय ड्राइव संरचना को अपनाता है जिसमें कोई मोटर नहीं, कोई बिजली की चिंगारी नहीं और कोई विद्युत जोखिम नहीं है, जो मूल रूप से उच्च जोखिम वाली कामकाजी परिस्थितियों में आग, विस्फोट और बिजली के रिसाव के खतरों से बचाता है। एक उच्च {{4}वायुरोधी वायवीय प्रणाली और पूरी तरह से संलग्न नकारात्मक {{5}दबाव पंपिंग संरचना से सुसज्जित, यह प्रभावी रूप से बाहरी अशुद्धता प्रवेश, मध्यम वाष्पीकरण और माध्यमिक प्रदूषण को रोकता है।

3. उच्च शक्ति एल्यूमीनियम मिश्र धातु और कच्चा लोहा संरचना के साथ निर्मित, पंप में ठोस कठोरता, उत्कृष्ट प्रभाव प्रतिरोध और विरूपण प्रतिरोध है, जो खनन, तेल और गैस और रासायनिक उद्योगों में भारी धूल, उच्च आर्द्रता और तापमान में उतार-चढ़ाव के साथ कठोर वातावरण के अनुकूल है। इसकी सरल संरचना में कोई नाजुक कमजोर भाग नहीं होता है और यह उत्कृष्ट घिसाव और उम्र बढ़ने का प्रतिरोध प्रदान करता है। यह लंबे समय तक भारी लोड ऑपरेशन के तहत शेल विरूपण, कैविटी क्षति और बार-बार होने वाले हिस्से के नुकसान से बचाता है, जिससे सुविधाजनक रखरखाव और लंबी सेवा जीवन सुनिश्चित होता है।





1. वायु स्रोत उपचार इकाई

फ़िल्टर रेगुलेटर ②: पहले संपीड़ित हवा में अशुद्धियों और नमी को फ़िल्टर करता है, फिर पंप को आपूर्ति किए गए वायु दबाव को नियंत्रित और स्थिर करता है।

ड्रायर ③: जल वाष्प को पंप कक्ष में प्रवेश करने और आंतरिक घटक क्षरण और टुकड़े करने से रोकने के लिए संपीड़ित हवा से नमी को हटा देता है।

स्नेहक ④: चिकनाई वाले तेल का परमाणुकरण करता है और पंप के वायवीय वाल्व और डायाफ्राम जैसे चलने वाले हिस्सों को चिकनाई देने और पहनने को कम करने के लिए इसे संपीड़ित हवा में मिलाता है।

सहायक घटक: एयर इनलेट, चेक वाल्व, शट -ऑफ वाल्व।



2. पंप बॉडी और निकास प्रणाली

पंप बॉडी: कोर वायवीय डायाफ्राम पंप, जो द्रव चूषण और निर्वहन का एहसास करने के लिए संपीड़ित हवा के माध्यम से डायाफ्राम को आगे और पीछे ले जाता है।

मफलर: निकास शोर को कम करने के लिए पंप निकास बंदरगाह पर स्थापित किया गया।

पाइप निकास: कार्यशाला पर्यावरण प्रदूषण से बचने के लिए अपशिष्ट गैस को एक सुरक्षित क्षेत्र में छोड़ता है।

लचीला कनेक्शन: कंपन को बफर करने और तनाव संचरण को कम करने के लिए पंप और वायु स्रोत उपचार इकाई के बीच एक लचीला कनेक्शन।



3. द्रव सक्शन पाइपलाइन (चित्र के बाईं ओर)

सक्शन: सिस्टम में प्रवेश करने वाले तरल पदार्थ के लिए शुरुआती बिंदु, अपस्ट्रीम तरल भंडारण टैंक या पाइपलाइनों से जुड़ा हुआ है।

शट-ऑफ वाल्व: सुविधाजनक पंप रखरखाव के लिए द्रव सक्शन को बंद कर देता है।

कंपाउंड गेज: अपर्याप्त सक्शन लिफ्ट और पाइपलाइन रुकावट जैसे मुद्दों की पहचान करने के लिए सक्शन साइड प्रेशर पर नज़र रखता है।

लचीला कनेक्टर: पंप कंपन को अवशोषित करता है और कठोर पाइपलाइन कनेक्शन के कारण होने वाले तनाव क्षति को रोकता है।

ड्रेन पोर्ट: रखरखाव या पाइपलाइन खाली करने के लिए सक्शन पाइपलाइन में अवशिष्ट तरल को निकालता है।

पाइप कनेक्शन: साइट पाइपलाइन स्थितियों को अनुकूलित करने के लिए एकाधिक कनेक्शन प्रकार वैकल्पिक हैं।



4. द्रव निर्वहन पाइपलाइन (चित्र का दाहिना भाग)

लचीला कनेक्टर: बफ़र्स पाइपलाइनों और उपकरणों की सुरक्षा के लिए कंपन पंप करते हैं।

पाइप कनेक्शन: सक्शन अंत के अनुरूप, साइट पाइपलाइनों के लिए अनुकूल।

ड्रेन पोर्ट: रखरखाव और खाली करने के लिए डिस्चार्ज पाइपलाइन में बचे हुए तरल पदार्थ को निकालता है।

सर्ज सप्रेसर ①: वायवीय डायाफ्राम पंपों के स्पंदित डिस्चार्ज दबाव को स्थिर करता है और पाइपलाइनों और डाउनस्ट्रीम उपकरणों की सुरक्षा करता है, जो डिस्चार्ज पक्ष पर एक महत्वपूर्ण सहायक के रूप में कार्य करता है।

दबाव नापने का यंत्र: पंप की परिचालन स्थिति का आकलन करने के लिए डिस्चार्ज साइड प्रेशर मॉनिटर करता है।

शट{0}}ऑफ वाल्व: पंप और डाउनस्ट्रीम उपकरण के रखरखाव की सुविधा के लिए द्रव निर्वहन को बंद कर देता है।

डिस्चार्ज: सिस्टम का टर्मिनल आउटलेट, डाउनस्ट्रीम पाइपलाइनों और उपकरणों से जुड़ा हुआ है।

सर्ज सप्रेसर को अनियमित वायु आपूर्ति: सर्ज सप्रेसर को सीधे अनियमित संपीड़ित हवा की आपूर्ति करता है, द्रव स्पंदन को अवशोषित करने के लिए गैस की संपीड़ितता का उपयोग करता है।







● पेट्रोकेमिकल खतरनाक तरल स्थानांतरण क्षेत्र

एचएनडीपी80 3" वायवीय डायाफ्राम पंप को पेशेवर रूप से ज्वलनशील, विस्फोटक, विषाक्त, हानिकारक और संक्षारक खतरनाक तरल पदार्थ पहुंचाने के लिए डिज़ाइन किया गया है। खतरनाक तरल स्थानांतरण के लिए एक समर्पित डायाफ्राम पंप के रूप में, यह खतरनाक मीडिया के अस्थिरता, रिसाव और माध्यमिक प्रदूषण को प्रभावी ढंग से रोकने के लिए एक उच्च - मजबूती से पूरी तरह से संलग्न संदेश प्रणाली को अपनाता है, लगातार रासायनिक सामग्री शुद्धता और स्थिर उत्पादन मानकों को सुनिश्चित करता है। अल्ट्रा {{4} उच्च प्रवाह क्षमता की विशेषता, यह बड़ी मात्रा में स्थानांतरण, अपशिष्ट तरल निर्वहन और पेट्रोकेमिकल खतरनाक तरल पदार्थों के मध्यम परिसंचरण को कुशलता से संभालता है, जो रासायनिक और पेट्रोकेमिकल उद्योगों में उच्च {{6} लोड और उच्च {{7} सुरक्षा निरंतर उत्पादन स्थितियों के लिए पूरी तरह उपयुक्त है।



● उच्च-प्रवाह औद्योगिक द्रव स्थानांतरण क्षेत्र

3 इंच के ड्राई रन वायवीय डायाफ्राम पंप के रूप में, HNDP80 897LPM की अधिकतम प्रवाह दर प्रदान करता है, जो बड़ी मात्रा में औद्योगिक तरल पदार्थों की उच्च लोड निरंतर मांग को पूरी तरह से पूरा करता है। यह बारी-बारी से उच्च और निम्न लोड संचालन और लंबे समय तक निरंतर काम का समर्थन करता है। पर्याप्त पंपिंग शक्ति और स्थिर आउटपुट के साथ, यह आसानी से बड़े पैमाने पर द्रव स्थानांतरण, पाइपलाइन परिसंचरण, मात्रात्मक भरने और केंद्रीकृत अपशिष्ट तरल निर्वहन को संभालता है, जिससे बड़े पैमाने पर और मानकीकृत कारखाने के उत्पादन के लिए संप्रेषण दक्षता में काफी सुधार होता है।



● खनन, तेल और गैस कठोर कार्यशील स्थिति क्षेत्र

HNDP80 ठोस कठोरता, उत्कृष्ट प्रभाव प्रतिरोध और विरूपण प्रतिरोध के साथ एक उच्च शक्ति एल्यूमीनियम मिश्र धातु और कच्चा लोहा धातु संरचना को अपनाता है, जो इसे खनन, तेल और गैस स्थलों पर भारी धूल, उच्च आर्द्रता और तापमान में उतार-चढ़ाव के साथ कठोर जटिल वातावरण का सामना करने में सक्षम बनाता है। सटीक कमजोर भागों के बिना डिज़ाइन किया गया, पंप उत्कृष्ट घिसाव और उम्र बढ़ने का प्रतिरोध प्रदान करता है। यह ठोस कणों, खनिज प्रसंस्करण अपशिष्ट तरल, तेल और गैस तरल पदार्थ और औद्योगिक सफाई तरल पदार्थ के साथ खदान के अपशिष्ट जल को पहुंचाते समय लंबे समय तक स्थिर रूप से काम करता है, और खनन और तेल और गैस संयंत्रों में स्थिर पाइपलाइन निरंतर संचालन पर पूरी तरह से लागू होता है।
